SYSTEM系列

SYSTEM

为你的想象力插上翅膀-对称地.

GAE的System系列包括不同音箱系统的各种组合,这些音箱均可以取代现今流行的一些标准配置产品。这个系列的扩声系统本身具有很高的灵活性,同时也具有完美的外观设计以及最先进的声学特性。音箱与它所处的环境融为一体,总是可以提供绝佳的声学体验。在设计时体现出来的完美细节也让它的外观极具创新性。

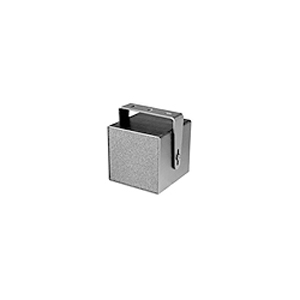

GAE SYSTEM 4N

The GAE System 4N multi-function loudspeaker is a high-quality broadband reinforcement system incorporating a 4” fullrange cone driver mounted in a closed enclosure. The special cone driver with coated membrane and Neodymium-magnet gets cooled by a temperature leading element which conducts magnet and metal housing. This cooling system provides a high power capacity of the cone driver. The baffle is optimized for sound radiation, the rearside mounted loudspeaker chassis enables an extended mem-brane excursion.

The loudspeaker system shows a natural vocal reinforcement. Together with the extremely compact housing dimensions the GAE System 4N is a perfect choice for precious installation applications.

Characteristics

· extremely compact broadband loudspeaker system
· amazing high power capacity using an 1″ voice coil and by passive cooling
· 16ohms impedance – simple linking of numerous systems to one amplifier channel
· various colours eligible – standard design: black similar to RAL 9005

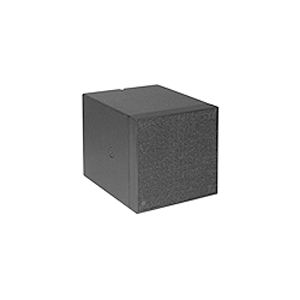

GAE SYSTEM 6

GAE System 6是一款超紧凑型的无源两分频音箱兼具高功率功能。因由于它的可操控和调节的结构设计,这款音箱可以在多个不同领域中使用。

6寸传感器可通风并且实现高搭载功能。高频信号是通过一个搭载号角的1寸压缩单元进行传输。这种组合可以再现非常自然的声音和完美的听感。与其它的高频音箱进行对比的话,System 6能够在声压级产生极小的失真度。在低/中频和高频范围内,一个精细的无源分频进行输入信号的细分,从而提供一个非常圆润而自然的声音。

多层桦木外壳按照标准由黑色清漆进行密封。可定制不同的RAL颜色。音箱的隔板和它的部件由一块覆盖了独特声学海绵的坚固金属前面板提供保护。根据需求,这块海绵也可以定制不同的颜色。在用可选的配件进行安装时,System 6外观上的M8螺栓(右侧两个,底部一个,顶部一个)可以固定。音箱背部的M6螺栓可以连接一个墙壁安装配件UB6/w。如果需要的话,在音箱底部与UB6/v组合在一起可以由一个35mm的支架冲板进行固定连接头是Neutrik Speakon NL4 型号.音箱背部的连接图标示出了内部的开关结构。16 ohms的额定阻抗可以简易链接多个不同系统至一个功放通道。

特性:

1. 非常紧凑的全频音箱系统
2. 适用于流动演出和固定安装
3. 适用于中短距离覆盖
4. 可以用于前场和/或用于包厢下方的安装
5. 为现场演出提供录音棚监听音质
6. 扩展的可选安装配件
7. 可定制不同颜色-标准设计:近黑色,RAL 9005
8. 90度覆盖范围
9. 16ohms阻抗– 简易链接多个系统至一个功放通道
10. 无源音箱系统,配6寸低频/中频锥形单元和1寸搭载号角的高频压缩单元

GAE SYSTEM 6CX

The GAE System 6CX is a 6,5” coaxial loudspeaker of highest quality, equipped with an integrated passive cross-over within a vented multilayer enclosure. The system provides a 90° radial dispersion. The loudspeaker and crossover components are of high power capacity and provide dynamic sound reinforcement as per a microphone live capability. The axis-symmetric dispersion together with an extended, constant frequency response offers to a high feedback suppression.

Together with the extremely compact housing dimensions the GAE System 6CX is a perfect choice for precious installation applications. Each side wall is equipped with a M8 threaded shaft to enable the mounting of the optional installation yoke UB6CX by means of metric bolts.

Characteristics

· very compact coaxial 2-way full-range loudspeaker system
· applicable for touring as well as installation
· excellently suitable for short and medium throw
· can be ideally employed as front-fill and/or for underbalcony mounting
· offering studio monitoring quality for live applications
· 90° radial dispersion
· passive loudspeaker system with 6″/1” coaxial loudspeaker
· extensive optional mounting accessories
· various colours eligible – standard design: black similar to RAL 9005

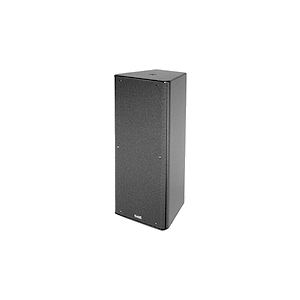

GAE SYSTEM 62

GAE System 62是一个双同轴全频音箱系统,它配备了两个6.5寸钕制锥形单元和一个1寸号角/单元组合。这个系统具有自然音质,在完整的传输范围内的均衡频率响应和高功率的特性。独特的音箱放置和它的纠正无源分频可实现极高的功效,最佳的动态和一个未染色的人声音质及最高标准的音乐扩声。扩展的无阻硬的通风通道把气流噪音和压缩反应隔离开来以提供最令人印象深刻的低音音质。

System 62拥有一个稳定的同轴对称指向性并可以提供水平和垂直的功能操作。宽广的频率范围使得这适用于不同的全频应用场合,如剧院,小型俱乐部扩声,并可以在近场和外部使用中提供低音支持。

System 62的设计具有小尺寸,简洁的结构和精致的设计这些特性,它适用于很多不同的场合,特别是一些要求较高的活动,如一些光敏感环境中。在这些不同应用场合中,它较轻的重量和大量的可选配件也让操控处理变得更加简单。

多层桦木外壳按照标准由黑色清漆进行密封。可定制不同的RAL颜色。音箱的隔板和它的部件由一块覆盖了独特声学海绵的坚固金属前面板提供保护。根据需求,这块海绵也可以定制不同的颜色。对于流动演出场合中,System 62背部配备了一个小型的凹槽设计手柄。

在用可选的配件进行安装时,System 6配备了位于顶部和底部的M10螺栓(UB2/H)。在音箱背部有四个M6螺栓用于连接安装套件UB62/v或吊环螺栓用于旋转使用。连接头是Neutrik Speakon NL4型号。背后的连接图描述了内部开关结构。

特性:

1. 非常紧凑的全频音箱系统用于高功率需求场合
2. 适用于流动演出和固定安装场合
3. 适用于中短距离覆盖
4. 完美应用于紧凑的俱乐部扩声系统(顶部),近场和周围和/或包厢下方的安装
5. 为现场演出提供录音棚监听音质
6. 轴对称90度扩散范围
7. 纠正无源分频用于连接至一个功放通道
8. 两个高功率6.5寸N/Dym锥形单元
9. 1寸搭载号角高频压缩单元配44mm音圈和90度持续指向性号角
10. 扩展的可选安装配件
11. 可定制不同颜色-标准设计:近黑色,RAL 9005

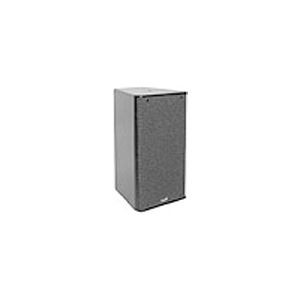

GAE SYSTEM 10

GAE System 10是一个紧凑型的无源两分频系统,适用于多种不同类型的场合。它具有自然的录音特性,在整个传输频谱中的线性频率响应曲线和高功率处理的功能

音箱所有组件都在一个多功能的外壳里面,外观尺寸只有535x330x300mm,如此小巧. 高频声音的传输角度为90*50度。号角结构是由金属制成并且对于机械的影响有极强的抗干扰性。号角可以90度旋转,这使得音箱可以在水平或垂直放置时实现声音覆盖的调节。

10寸喇叭放置在一个通风的外壳里面,它的功率处理可达200w,这符合IEC-norm 268-5规定。由于它出色的高峰植特性,可获得的声压级能达到120dB (1m) 。

System 10适用于FOH音箱位用于近场应用(其它的功能还包括音箱放置角度为45度),同时也适用于大型演出活动时的延时线音箱。由多层白桦板构成的音响外壳,按标准用黑色结构清漆进行密封,但也有其他RAL颜色可供定制。音响的隔板和它的部件由面上一块覆盖以独特声学海绵的坚固金属格栅档板提供保护。根据需求,这块海绵也可以定制不同的颜色。

为了方便在流动演出场合中的使用,System 10的两侧增加了两个小的把手凹槽。另外它的箱体背部配备了M8螺孔,在顶部和每个侧面都有M10螺孔,为了在固定安装时使用金属螺栓进行固定或配合安装支架(UB10/v)来使用。支撑冲板可以由带M10螺孔杆架来替换,并且可以与水平支架UB10/v配合使用。连接头的型号是Neutrik Speakon NL4。在音箱背部有一个连接图详细标明了内部的开关结构。

特性:

1. 紧凑型全频音箱系统
2. 适用于中场和延时使用等场合
3. 多功能箱体,监听角度覆盖为45度
4. 众多可选安装配件
5. 音箱性能极度稳定
6. 号角的覆盖角度为90*50,可旋转,即音箱可以在水平或垂直安装时调整覆盖角度
7. 无源音箱系统配备了一个10寸低频传感器和一个搭载号角的1寸高频压缩单元
8. 可定制不同颜色-标准设计:黑色,近似RAL 9005

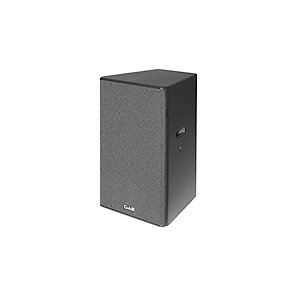

GAE SYSTEM 10CX

The GAE System 10CX is a 10” 2-way coaxial vented loudspeaker of highest quality, equipped with an integrated passive crossover within an elegant designed trapezoidal enclosure. The system provides a 90° radial dispersion. Internal strutting reduces housing resonances and supports a high housing solidness.The loudspeaker and crossover components are of high power capacity and provide high dynamic sound reinforcement. High capable and large voice coils secure a high operating reliability. The HF-leg is electronically protected against overloading by a two step unattended circuit.

The System 10CX is applicable for professional sound, speech and music reinforcement of advanced level. An extended frequency response to the lower ranges enables a full-range application. A well-balanced frequency response, a flat impedance behaviour together with an axial symmetric omnidirectional dispersion leads to an extremely good feedback suppression. The system is equipped with handling recesses. The enclosure is equipped with M8 threaded shafts on the back, M10 threaded shafts on the top and each side walls to enable the use of metric bolts for installation or an installation-yoke. The stand flange can also be replaced by a M10 threaded shaft. The connectors are of the Neutrik Speakon 4-pole type.

Characteristics:

· compact loudspeaker system for full-range use
· excellently fitted for medium throw- and delay-employment
· elegant trapezoidal housing
· extensive optional mounting accessories
· extremely stable enclosure design
· 90° radial symmetric omnidirectional dispersion
· various colours eligible – standard design: black similar to RAL 9005

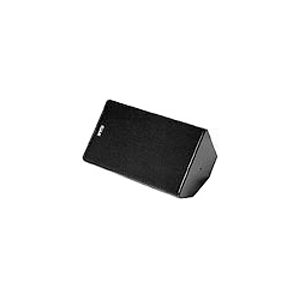

GAE SYSTEM 10CX-TM

The GAE System 10CX-TM is a 10” 2-way coaxial vented loudspeaker of highest quality, equipped with an integrated passive crossover within a multi functional enclosure. The system provides a 90° radial dispersion. Internal strutting reduces housing resonances and supports a high housing solidness. The loudspeaker and crossover components are of high power capacity and provide high dynamic sound reinforcement. High capable and large voice coils secure a high operating reliability. The HF-leg is electronically protected against overloading by a two step unattended circuit.

The System 10CX-TM is applicable for professional sound, speech and music reinforcement of advanced level. An extended frequency re-sponse to the lower ranges enables a full-range application. A well-balanced frequency response, a flat impedance behaviour together with an axial symmetric omnidirectional dispersion leads to an extremely good feedback suppression. For mobile use two small handling recesses have been discreetly supplemented to the side walls of System 10. The enclosure is equipped with M8 threaded shafts on the back, M10 threaded shafts on the top and each side walls to enable the use of metric bolts for installation or the accompanying installation-yoke (UB10/v). The stand flange can also be replaced by a M10 threaded shaft which allows the application of the horizontal yoke UB10/h. The connectors are of the Neutrik Speakon NL4 type. An connection diagram on the back describes the internal switching.

Characteristics:

· compact loudspeaker system for full-range use
· excellently fitted for medium throw- and delay-employment
· multifunctional enclosure, angle of monitor position 45°
· extensive optional mounting accessories
· extremely stable enclosure design
· 90° radial symmetric omnidirectional dispersion
· various colours eligible – standard design: black similar to RAL 9005

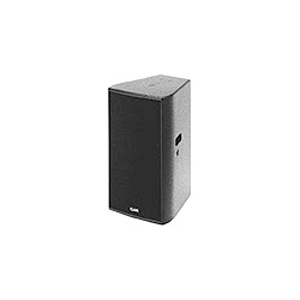

GAE SYSTEM 12

GAE System 12设计的初衷是本着在产品声学和技术特性方面能够达到最佳灵活度和适应性能的目标。这个理念通过音响在各种声学应用场合的广泛应用表现的淋漓尽致,例如:固定安装,流动演出和综合演出等,同时还通过智能的箱体设计以满足建筑师对于箱体吊挂等机械方面的特殊需求。

所有的传感器都配备了N/DYM-磁以达到最低可能性的重量。所有的组件,包括单元,滤器或箱体,都要求达到最佳品质,产品设计必须优雅大方,而且必须遵循公司的格言:‘功能决定形式’。

System 12是一个多功能的两分频音箱系统,它既可以当作有源音箱使用(由两个独立的功放通道来驱动,这款型号为System 12a)或无源音箱使用(内置频率分频器,这款型号为System 12)

system 12配备了具有通风功能设计的12寸N/DYM喇叭,同时它的功率处理根据IEC-norm 268-5规定可以达到350W, 因此可以实现高达130dB(1m)的声压级。中低频传感器由一个70W 1.4寸N/DYM 高频压缩单元完美组成,这个设计堪称完美。单元的覆盖角度为 80 x 60 (系统转化12-8) 或者也可选60 x 40 (系统转化12-6) 方形号角结构. 人工制作的玻璃纤维号角非常坚固并且可以抵抗机械外力干扰。

由多层白桦板构成的音响外壳,按标准用黑色结构清漆进行密封,但也有其他RAL颜色可供定制。音响的隔板和它的部件由面上一块覆盖以独特声学海绵的坚固金属格栅档板提供保护。根据需求,这块海绵也可以定制不同的颜色。

System 12箱体设计紧凑,既拥有高输出电平,又兼顾了声音自然无失真(感谢高效分频设计)。作为一款全频音箱,它可以用于中场覆盖同时也可以在频繁的流动演出和固定安装场合中使用。

特性:

1. 精细而独特的设计,完美的性能以实现最佳的声音效果
2. 专业的音质适用于所有固定安装和现场演出的场合
3. 灵活度高,可自由选择号角的覆盖角度,包括80 x 60或60 x 40。
4. 方形号角-可旋转,水平或垂直安装时均可调整覆盖角度
5. 可根据要求选择有源可控或无源滤波音箱
6. 可选配件用于吊挂或固定安装
7. 可定制不同颜色-标准设计:黑色,近RAL 9005
8. 是用于固定安装和流动演出的完美产品
9. 12寸N/DYM低频传感器和1.4寸N/DYM压缩单元

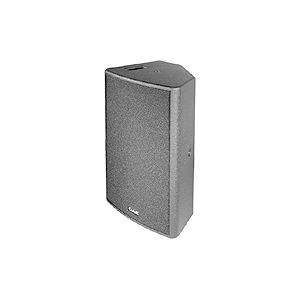

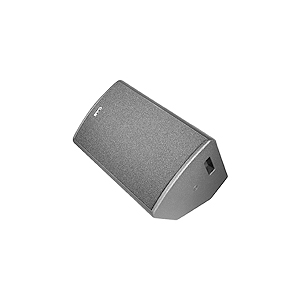

GAE SYSTEM 12TM

System 12TM具有极高的灵活性,它适用于多种不同类型的专业音响领域。在流动演出场合中,这个系统具有极坚固的设计和耐用的密封性能,同时重量较轻且方便携带。安装的钕制喇叭组件配备了一个高效的推动系统以及高弹性的音圈,它可以提供动态化的音质并确定音箱操作过程的稳定性。

在用作舞台监听音箱及Foh位音箱时,System 12TM能同时实现声音的低失真和高稳定性能。紧凑和简洁的外观设计可以使它应用于大范围的固定安装场合。我们提供多种固定安装的配件可选。固定安装的配件有着非常坚固的设计可以确保长时间和支架以金属对金属连接共同安装使用的稳定性。

经过精确调校的无源分频是可以在不需要控制器的前提下进行使用的,不过我们建议通过控制器进行运作以实现在特殊应用场合中的完美使用。我们提供多种控制器设定。

多层桦木外壳按照标准由黑色聚脲漆进行密封。另有其他RAL颜色供定制。音箱的隔板和它的部件由一块覆盖了独特声学海绵的坚固金属前面板提供保护。根据需求,这块海绵也可以定制不同的颜色。连接头型号为Neutrik Speakon 4-孔,可以连接至1+/1- 或可选2+/2-。

简约的外观设计使得System 12TM的应用领域主要是在对于外观可视度较敏感和周围环境较复杂的场合中。无论是作为流动设备放置在舞台上面或是固定安装在某个位置,箱体机架的特殊外形可以实现一个横向或垂直的固定安装。尤其是对于监听功能的应用,侧面安装有左右两个不同版本可选。

12寸钕制底座配备了4寸音圈并且音圈的位置可以确保有效的低频均衡和高动态的范围。2寸钕制压缩单元包括一个高抵抗性的3寸音圈,这个音圈由一个2步不需维护的限辐器提供保护。无源高性能分频器减少了需要的功放数量并且可以提供一个均衡的频率响应和反馈抑制。所有分频部件都具有高品质的特性,并且尺寸很小以确保最高的运行稳定性。

经过控制器的优化设定以后, System 12TM可适用于更多的应用场合。如果作为监听音箱,foh位顶部音箱或作为一个全频音箱,Sytem 12TM能独立地胜任高规格的专业音响处理需求。

特性
1. 机械和声学: 极致完美的多功能性
2. 小身材,大能量
3. 优秀的扩声功能和最小化的失真
4. 吊挂和固定安装使用的配件
5. 左右两个版本用于监听音箱
6. 12寸N/DYM低频喇叭和2寸N/DYM压缩单元

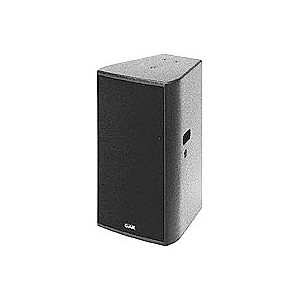

GAE SYSTEM 15

GAE System 15是一个两分频系统,它可以与System 12实现完美兼容,不过相对而言它是作为大型的,更高规率和更强大的低音反应。它包括一个具有通风性能的15寸N/DYM中低频传感器和一个搭载号角的1.4寸N/DYM压缩单元。

GAE System 15设计的初衷是本着在产品声学和技术特性方面能够达到最佳灵活度和适应性能的目标。这个理念通过音响在各种声学应用场合的广泛应用表现的淋漓尽致,例如:固定安装,流动演出和综合演出等,同时还通过智能的箱体设计以满足建筑师对于箱体吊挂等机械方面的特殊需求。

所有的传感器都配备了N/DYM-磁以达到最低可能性的重量。所有的组件,包括单元,滤器或箱体,都要求达到最佳品质,产品设计必须要简约优雅的同时这个系统还能实现公司的设计格言,‘功能决定形式’

System 15还有一个有源运行模式可选。在实践中这种概念带来大量的优势:一般来说它是作为无源全频音箱来驱动(型号转换System 15),增加一个功放通道,你就可以在有源版本里面的低音频谱里面进行功率设置和操控(型号为 System 15a).

System 15可以提供清晰的听感,在有源版本模式下,可以增加功率和系统控制,它的这些特性使它适用于多种复杂环境的应用场合,如体育馆,多功能厅,俱乐部和剧场等。

system 15配备了具有通风功能设计的15寸N/DYM喇叭,同时它的功率处理根据IEC-norm 268-5规定可以达到350W, 因此可以实现高达130dB(1m)的声压级。中低频传感器由一个70W 1.4寸N/DYM 高频压缩单元完美组成,这个设计堪称完美。单元的覆盖角度为 80 x 60 (s系统转化15-8) 或者也可选60 x 40 (系统转化15-6) 方形号角结构. 人工制作的玻璃纤维号角非常坚固并且可以抵抗任何机械外力的影响。

多层桦木外壳按照标准由黑色结构清漆进行密封。可定制不同的RAL颜色。音箱的隔板和它的部件由一块覆盖了独特声学海绵的坚固金属前面板提供保护。根据需求,这块海绵也可以定制不同的颜色。

特性:

1. 精细而独特的设计,完美的性能以实现最佳的声音效果
2. 专业的音质适用于所有固定安装和现场演出的场合
3. 灵活度高,可自由选择号角的覆盖角度,包括80 x 60或60 x 40。
4. 方形号角-可旋转,可在水平或固定安装时有调整覆盖角度
5. 可根据要求选择有源可控或无源滤波音箱
6. 可选配件用于吊挂或固定安装
7. 可定制不同颜色-标准设计:黑色,近RAL 9005
8. 是用于固定安装和流动演出的理想产品
9. 15寸N/DYM低频传感器和1.4寸N/DYM压缩单元

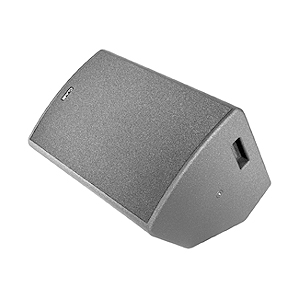

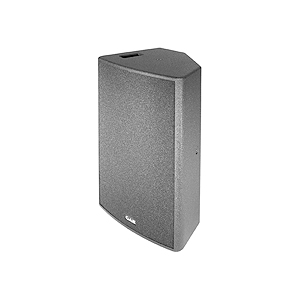

GAE SYSTEM 15TM

System 15TM具有极高的灵活性,它适用于多种不同类型的专业音响领域。在流动演出场合中,这个系统具有极坚固的设计和耐用的密封性能,同时重量较轻且方便携带。安装的钕制喇叭组件配备了一个高效的推动系统以及高弹性的音圈,它可以提供动态化的音质并确定音箱操作过程的稳定性。

在用作舞台监听音箱及Foh位音箱时,System 15TM能同时实现声音的低失真和高稳定性能。紧凑和简洁的外观设计可以使它应用于大范围的固定安装场合。我们提供多种固定安装的配件可选。固定安装的配件有着非常坚固的设计可以确保长时间的和支架以金属对金属连接共同安装使用的稳定性。

经过精确调校的无源分频是可以在不需要控制器的前提下进行使用的,不过我们建议通过控制器进行运作以实现在特殊应用场合中的完美使用。我们提供多种控制器设定。

多层桦木外壳按照标准由黑色聚脲漆进行密封。可定制不同的RAL颜色。音箱的隔板和它的部件由一块覆盖了独特声学海绵的坚固金属前面板提供保护。根据需求,这块海绵也可以定制不同的颜色。连接头型号为NeutrikSpeakon 4-pole,可以连接至1+/1- 或可选2+/2-。

简洁的外观设计使得System 15TM的应用领域主要是在对于外观可视度较敏感和周围环境较复杂的场合中。无论是作为流动设备放置在舞台上面或是固定安装在某个位置,箱体机架的特殊外形可以实现一个横向或垂直的固定安装。尤其是对于监听功能的应用,侧面安装有左右两个不同版本可选。

15寸钕制底座配备了4寸音圈并且音圈的位置可以确保有效的低频均衡。System 15TM具有强大的低音喇叭和高动态性能,这也使得它适用于固定安装里面的全频应用场合。2寸钕制压缩单元包括一个高抵抗性的3寸音圈,这个音圈由一个2步不需维护的限辐器提供保护。无源高性能分频器减少了需要的功放数量并且可以提供一个均衡的频率响应和高度稳定的反馈机制。所有分频部件都具有最高佳的品质和尺寸,以确保最高的运行稳定性。

经过控制器的优化设定以后, System 15TM可适用于更多的应用场合。如果作为监听音箱,foh位顶部音箱或作为一个全频音箱,System 15TM都可以作为一个独立的工具以满足高规格的专业音响需求。

特性

1. 机械和声学: 极致完美的多功能性
2. 小身材,大能量
3. 卓越的扩声功能和最低程度的失真
4. 吊挂和固定安装使用的配件
5. 左右两个版本用于监听音箱
6. 15寸N/DYM低频喇叭和2寸N/DYM压缩单元
